Nos produits.

Redresseur de courant triphasé série RED-T

Gamme générateurs DC triphasés

Puissance 10 kW 36 kW 60 kW 125 kW 160 kW 240 kW
U Max. 600 V 600 V 600 V 600 V 600 V 600 V
I Max. 600 A 2000 A 4000 A 8000 A 8000 A 4000 A

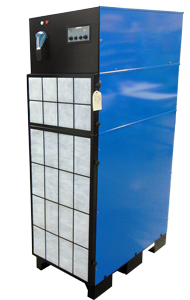

redresseur de courant triphasé
125 kW 6000 A
(vue avant)

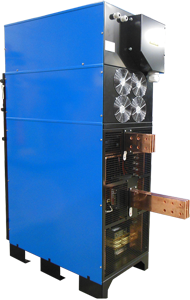

redresseur de courant triphasé
125 kW 6000 A
(vue arrière)

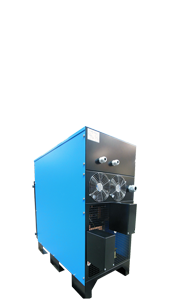

redresseur de courant triphasé
60 kW 2000 A

Tension d'entrée

Triphasée 3 x 380...440 VAC
Autres tensions sur demande

Fréquence d'entrée

50 Hz / 60 Hz

Caractéristique de régulation

rectangulaire

Fréquence de découpage

10 à 15 kHz

Rendement

86 à 98 %

Tension résiduelle RMS

< 5% de la tension nominale

Temps de fonctionnement à 100%

Permanent

Température d'utilisation

-10° à +40°C (pointe 45°C)

Température de stockage

-40° à +60°C

Refroidissement

Par Air Forcée, autre sur demande

Indice de Protection

Entrée d'air IP 34 / Sortie d'air IP 21

Normes

EN 55011 / NF EN 61000-4-2
NF EN 61000-4-4 / EN 50178

Régulation en ligne

± 1 % (Tension d'entrée ± 10%)

Régulation en charge

± 1 % (changement de charge 10 à 90%)

Temps de réaction sur échelon de 0% à 100% de consigne (10% à 90% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 100% à 0% de consigne (90% à 10% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 10% à 100% de charge nominale

< 20 ms

Temps de réaction sur échelon de 100% à 10% de charge nominale

< 20 ms

Limitation de courant

Électronique

Limitation de tension

Électronique

Protection

Thermique

Pilotage

En standard livré avec son coffret de commande analogique
Autres options de pilotage

Redresseur de courant monophasé série RED-M

Gamme générateurs DC monophasés

Puissance 600 W 1200 W 2400 W 2400 W
U Max. 24 V 12/24 V 12/24 V 8 V
I Max. 25 A 100/50 A 200/100 A 300 A

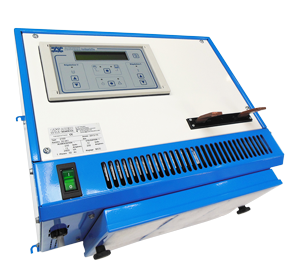

version murale

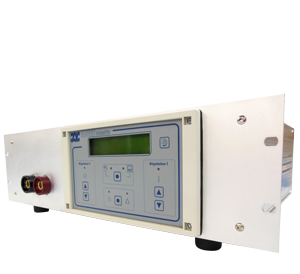

version rack et coffret table

Tension d'entrée

Monophasée 230V AC+/-5%

Fréquence d'entrée

50 Hz / 60 Hz

Fréquence de découpage

50 kHz

Filtrage des Harmoniques par PFC Actif

Temps de fonctionnement à 100%

Permanent

Régulation en ligne

± 1 % (Tension d'entrée ± 10%)

Régulation en charge

± 1 % (changement de charge 10 à 90%)

Temps de réaction sur échelon de 0% à 100% de consigne (10% à 90% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 100% à 0% de consigne (90% à 10% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 10% à 100% de charge nominale

< 20 ms

Temps de réaction sur échelon de 100% à 10% de charge nominale

< 20 ms

Surtension admissible

- directe : 200 V
- Inverse : 0 V

Caractéristique de régulation

rectangulaire

Tension résiduelle RMS

< 1% de la tension nominale

Facteur de puissance

- 80%

Limitation de courant

Électronique

Limitation de tension

Électronique

Protection

Thermique

Température d'utilisation

-10° à +40°C

Température de stockage

-40° à +60°C

Refroidissement

Par Air Forcée

Normes

EN 55011 / NF EN 61000-4-2
NF EN 61000-4-4 / EN 50178

Pilotage

En standard livré avec sa cde numérique

Inverseur de polarité

inverseur de polarite statique

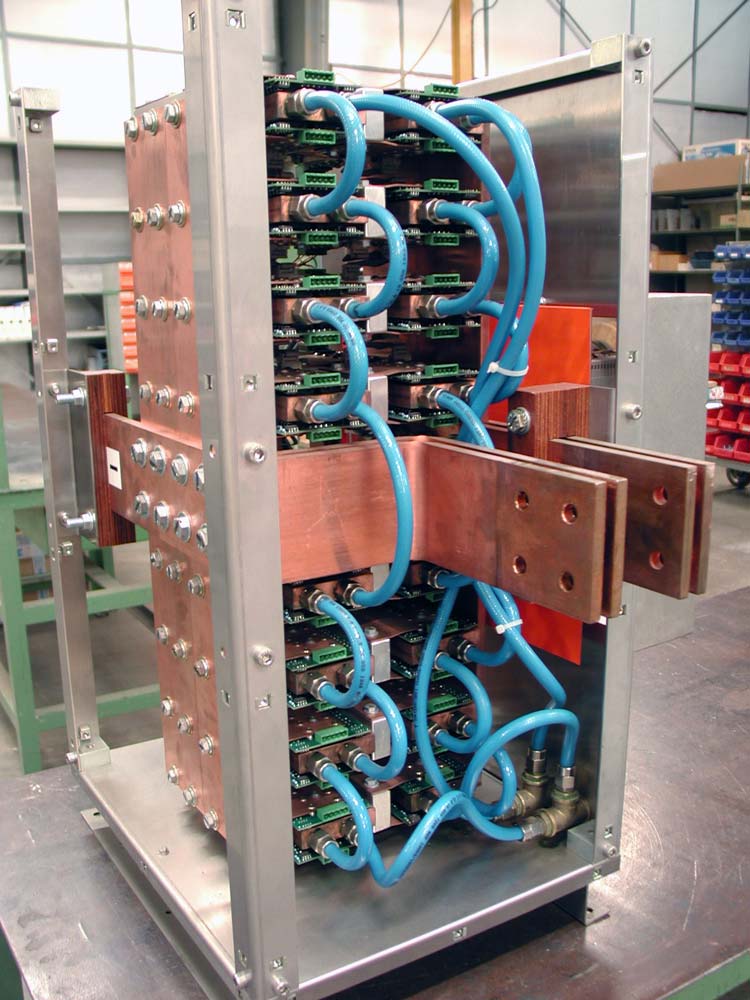

Inverseur de polarité (statique, 5000A) refroidi par eau

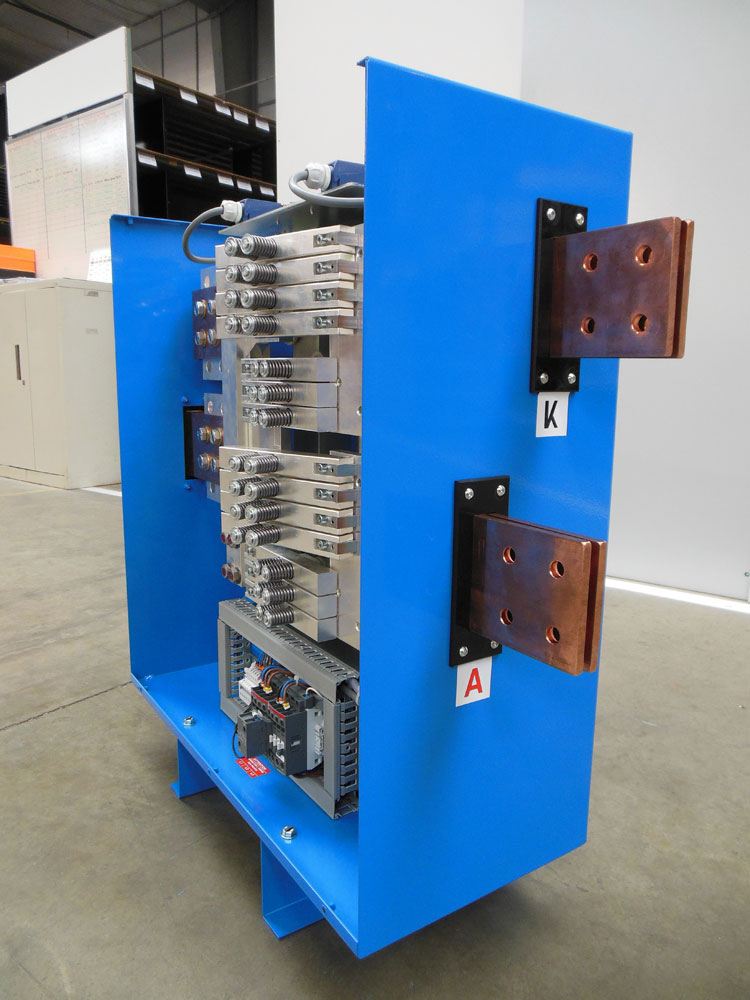

inverseur de polarite mecanique

Inverseur de polarité (mécanique, 4000A)

IHM - Automatisme - Communication

Interfaces Homme/Machine disponibles

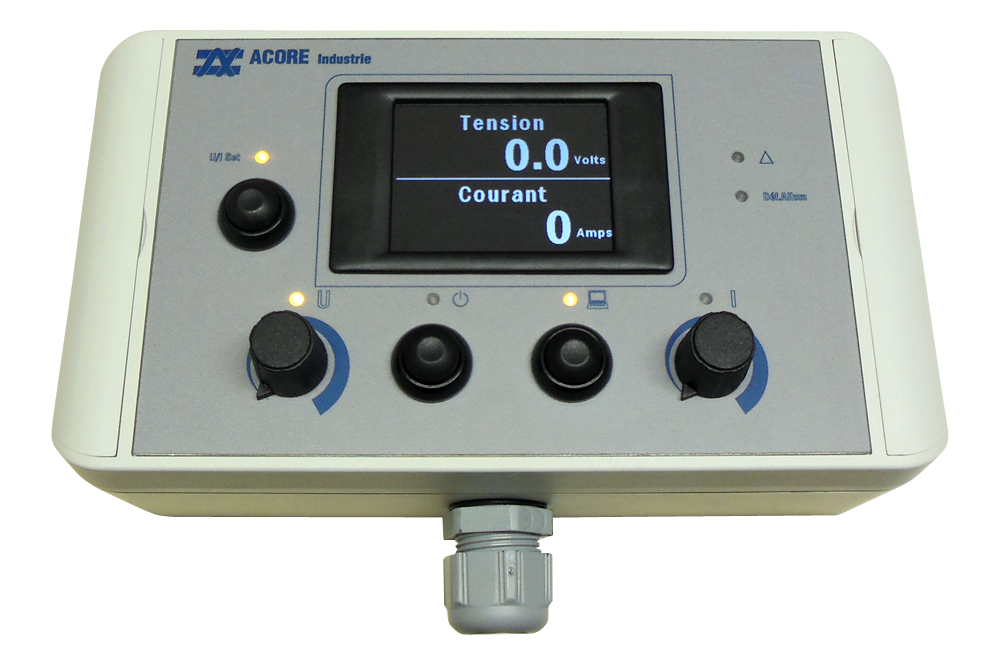

Pupitre analogique

pupitre analogique

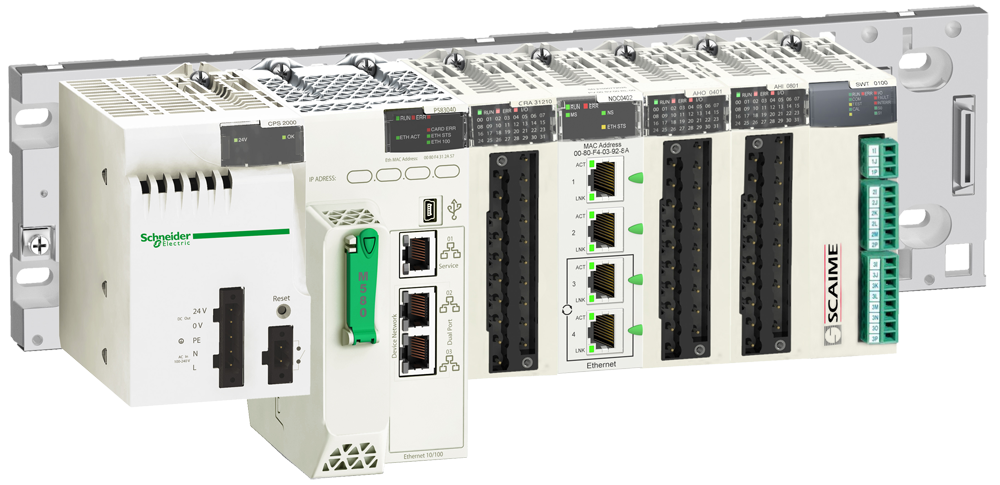

Pilotage analogique par automate de chaine (0-10V / 0-20mA / 4-20mA)

pilotage analogique par automate de chaîne

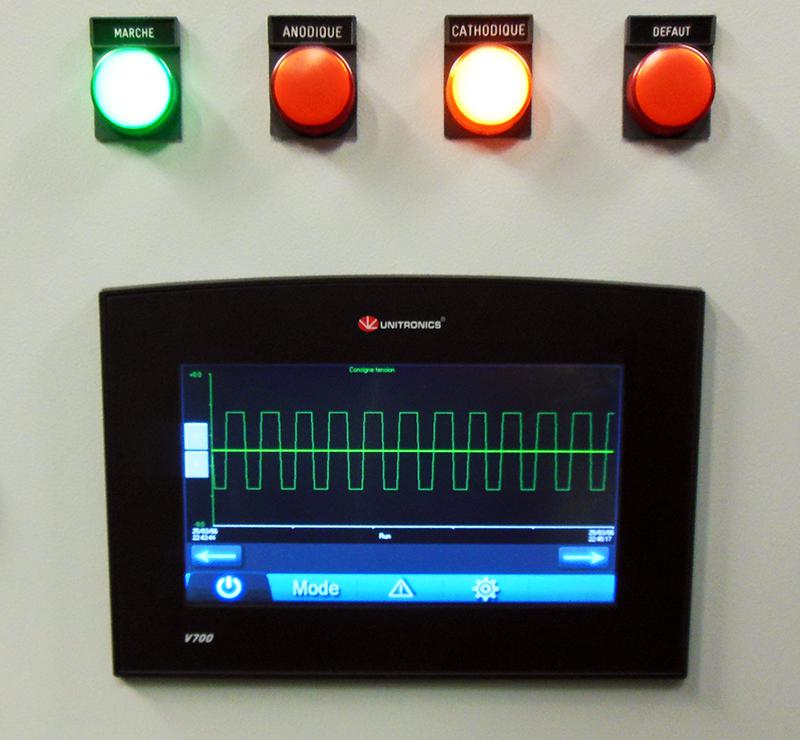

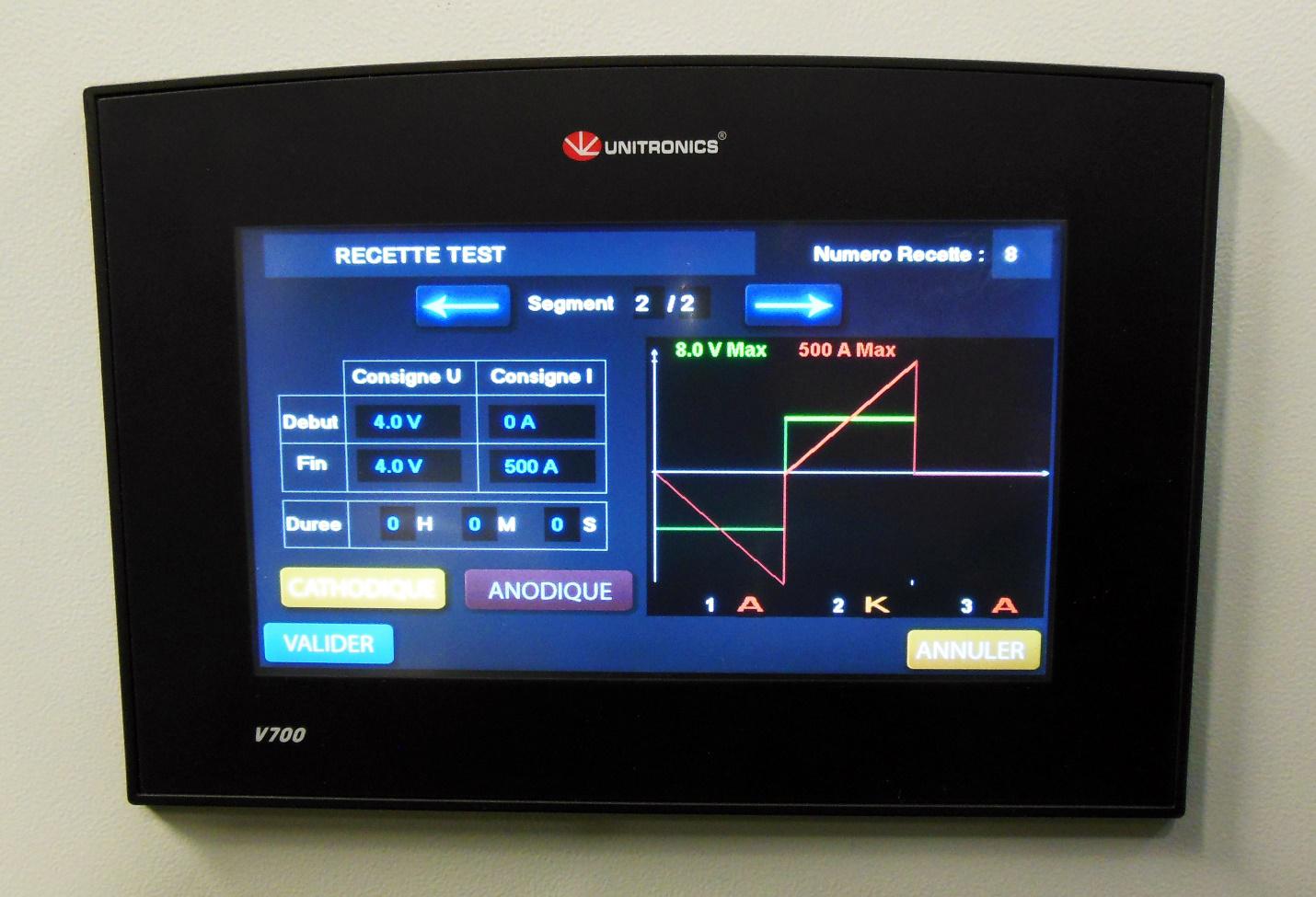

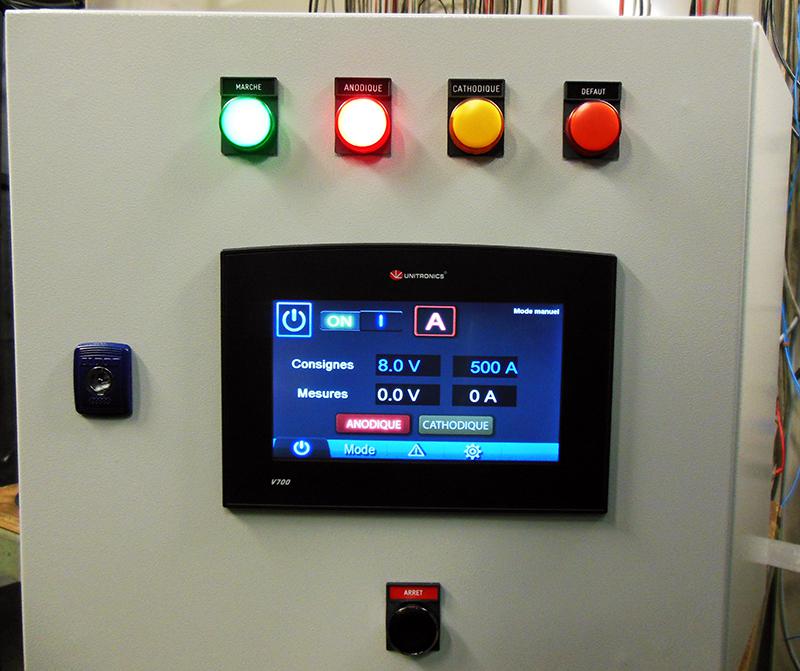

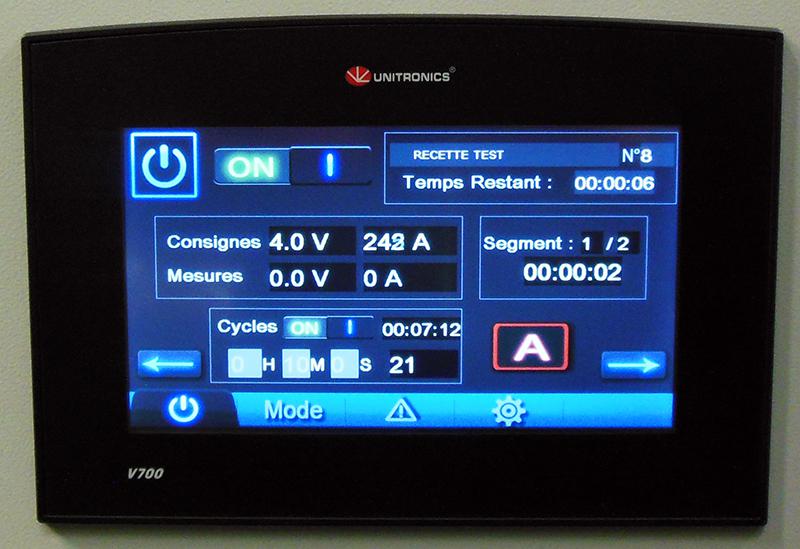

Automate Embarqué + Ecran Tactile

3.5 à 12 pouces

Fonctionnalités disponibles

  • Fonctionnement manuel
  • Fonctionnement mode « Recettes » (exécution de traitements pré-enregistrés, succession de rampes et paliers en tension et/ou courant)
  • Affichage en temps réel des données de votre choix (consignes, mesures, durée, température, etc)
  • I/O modulables
  • Traçage de courbes en temps réel
  • Acquisition de courbes sur PC, traçabilité de la production
  • Acquisition de courbes sur carte SD
  • Gestion de plusieurs redresseurs
  • Rampes (montées progressives) en tension et/ou courant
  • Retours défauts divers
  • Gestion de plusieurs profils d'utilisateurs

Mises en réseau disponibles

  • 0-10V / 0-20mA / 4-20mA
  • Modbus Ethernet
  • Modbus RTU (RS485)
  • Profibus
  • Profinet

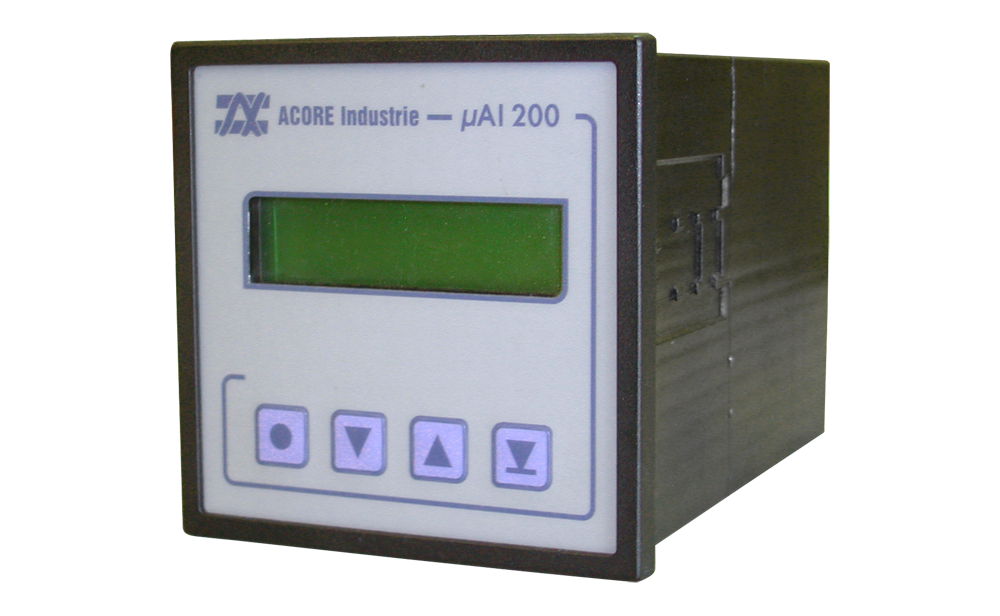

Compteur Ampère.heure

pupitre analogique

  • Echelle d'affichage configurable par l'utilisateur : x0.001, x0.01, x0.1, x1, x10, x100.
  • Entrée shunt configurable par l'utilisateur : 50mV, 60mV, 75mV, 100mV, 250mV, 300mV, 500mV
  • COMPTEUR TOTALISATEUR résolution maximale 100 000 000 points
  • COMPTEUR JOURNALIER résolution maximale 10 000 000 points
  • Remise à zéro par le clavier ou par une entrée logique sur le bornier arrière
  • AMPÈREMÈTRE (autocalibrage)
  • Calibre courant configurable par l'utilisateur.
  • Choix des unités configurables par l'utilisateur.

Modèles :

  • CJ : Compteur totaliseur Journalier
  • CJ.P : Compteur totaliseur Journalier + 1 Présélection
    • CJ.Pr Présélection
    • CJ.Pp Présélection Pompe
    • CJ.Ph Minuterie
    • CJ.Au Impulsion Automate
  • CJ.2P : Compteur totaliseur Journalier + 2 Présélections

Accessoires – Options – Réalisations spécifiques

Générateur 100V 2500A pulsé

Générateur 100V 2500A pulsé, 250kW pulsés à 250Hz

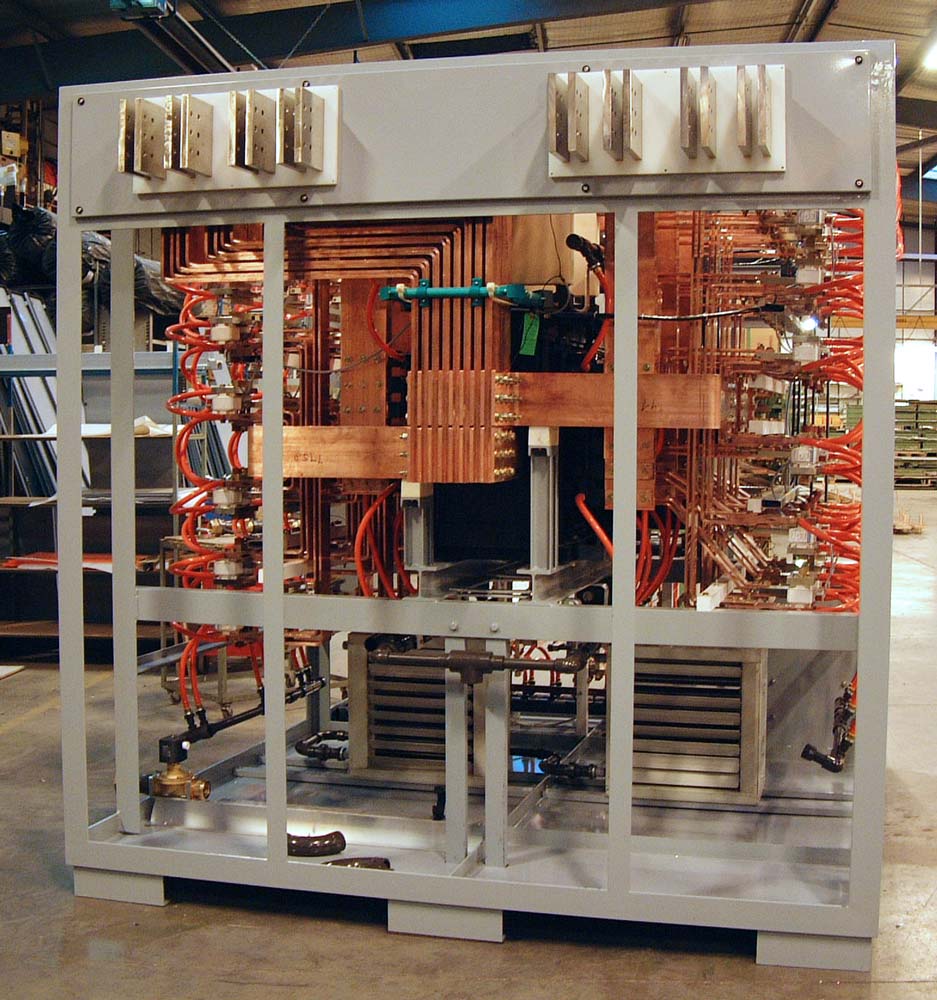

Redresseur 12V 50000A

Redresseur 12V 50000A à thyristors refroidis par eau

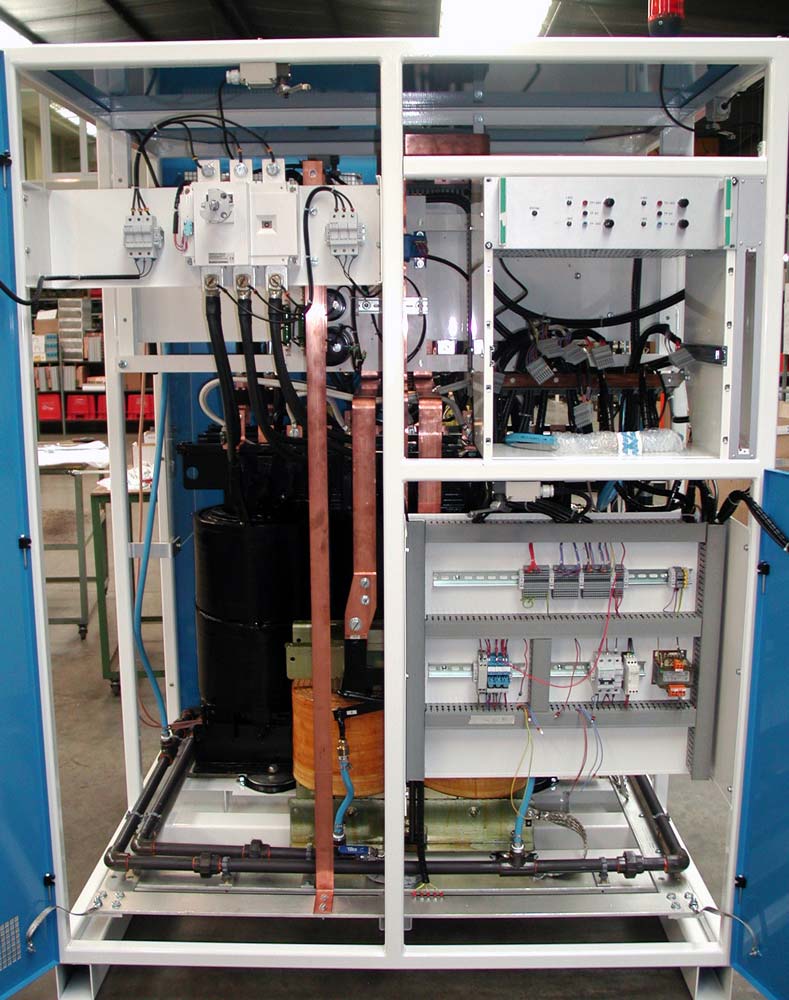

Armoire de commutation

Redresseur pour accélérateur de particules

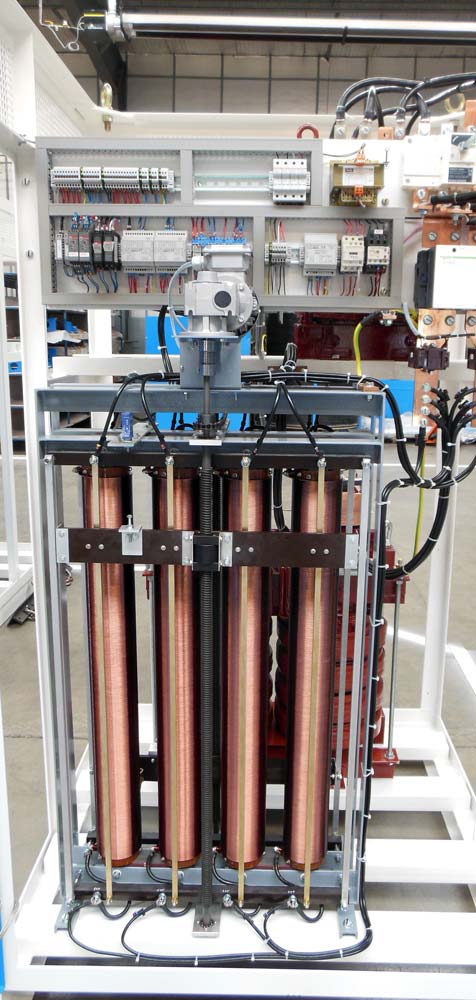

Générateur alternatif Tri/Mono

Générateur alternatif Tri/Mono avec autotransformateur à curseurs.
(Traitement de carters Magnésium d'hélicoptère)

Notre service R&D reste à votre disposition pour toute demande spécifique. Contactez-nous !
