Nos produits.

Redresseur de courant triphasé série RED-T

Gamme générateurs DC triphasés

Puissance

10 kW

36 kW

60 kW

125 kW

160 kW

240 kW

U Max.

600 V

I Max.

600 A

2000 A

4000 A

8000 A

4000 A

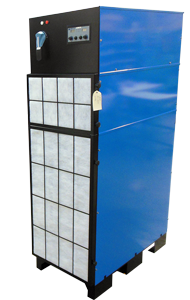

redresseur de courant triphasé
125 kW 6000 A
(vue avant)

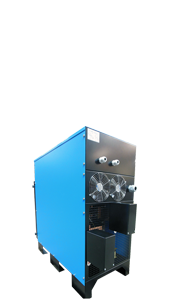

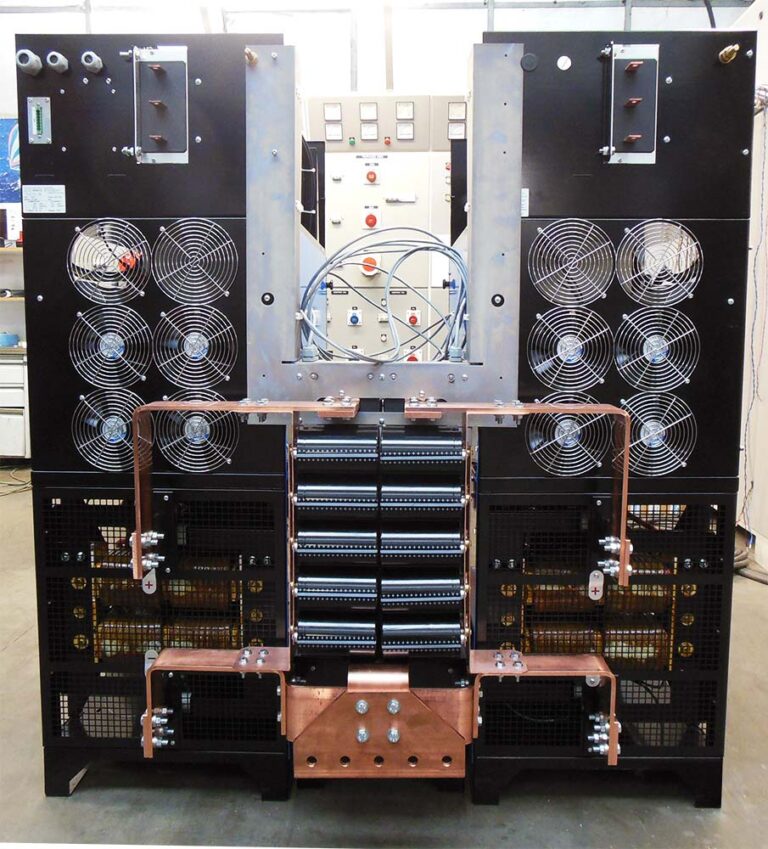

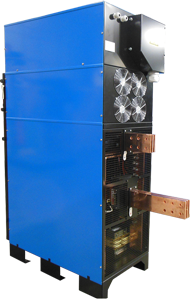

redresseur de courant triphasé
125 kW 6000 A
(vue arrière)

redresseur de courant triphasé
60 kW 2000 A

Tension d’entrée

Triphasée 3 x 380…440 VAC
Autres tensions sur demande

Fréquence d’entrée

50 Hz / 60 Hz

Caractéristique de régulation

rectangulaire

Fréquence de découpage

10 à 15 kHz

Rendement

86 à 98 %

Tension résiduelle RMS

< 5% de la tension nominale

Temps de fonctionnement à 100%

Permanent

Température d’utilisation

-10° à +40°C (pointe 45°C)

Température de stockage

-40° à +60°C

Refroidissement

Par Air Forcée, autre sur demande

Indice de Protection

Entrée d’air IP 34 / Sortie d’air IP 21

Normes

EN 55011 / NF EN 61000-4-2
NF EN 61000-4-4 / EN 50178

Régulation en ligne

± 1 % (Tension d’entrée ± 10%)

Régulation en charge

± 1 % (changement de charge 10 à 90%)

Temps de réaction sur échelon de 0% à 100% de consigne (10% à 90% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 100% à 0% de consigne (90% à 10% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 10% à 100% de charge nominale

< 20 ms

Temps de réaction sur échelon de 100% à 10% de charge nominale

< 20 ms

Limitation de courant

Électronique

Limitation de tension

Électronique

Protection

Thermique

Pilotage

En standard livré avec son coffret de commande analogique
Autres options de pilotage

Redresseur de courant monophasé série RED-M

Gamme générateurs DC monophasés

Puissance

600 W

1200 W

2400 W

U Max.

24 V

12/24 V

8 V

I Max.

25 A

100/50 A

200/100 A

300 A

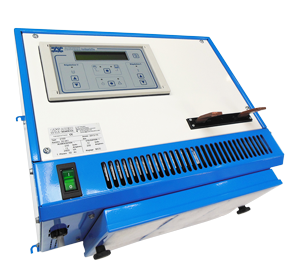

version murale

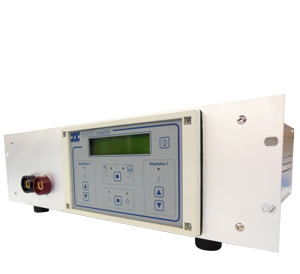

version rack et coffret table

Tension d’entrée

Monophasée 230V AC+/-5%

Fréquence d’entrée

50 Hz / 60 Hz

Fréquence de découpage

50 kHz

Filtrage des Harmoniques par PFC Actif

10 à 15 kHz

Temps de fonctionnement à 100%

Permanent

Régulation en charge

± 1 % (changement de charge 10 à 90%)

Régulation en ligne

± 1 % (Tension d’entrée ± 10%)

Temps de réaction sur échelon de 100% à 0% de consigne (90% à 10% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 0% à 100% de consigne (10% à 90% de la tension nominale)

< 20 ms

Temps de réaction sur échelon de 100% à 10% de charge nominale

< 20 ms

Temps de réaction sur échelon de 10% à 100% de charge nominale

< 20 ms

Surtension admissible

– directe : 200 V
– Inverse : 0 V

Caractéristique de régulation

rectangulaire

Tension résiduelle RMS

< 1% de la tension nominale

Facteur de puissance

– 80%

Limitation de courant

Électronique

Limitation de tension

Électronique

Protection

Thermique

Température d’utilisation

-10° à +40°C

Température de stockage

-40° à +60°C

Refroidissement

Par Air Forcée,

Normes

EN 55011 / NF EN 61000-4-2
NF EN 61000-4-4 / EN 50178

Pilotage

En standard livré avec sa cde numérique

Inverseur de polarité

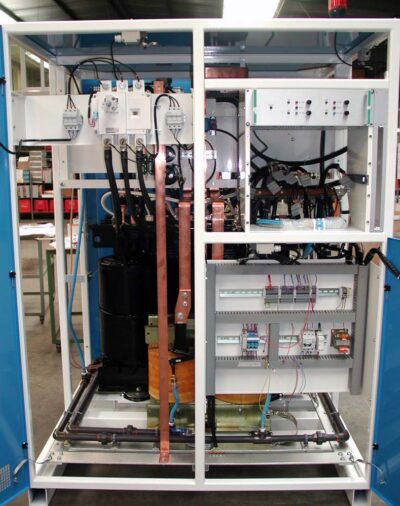

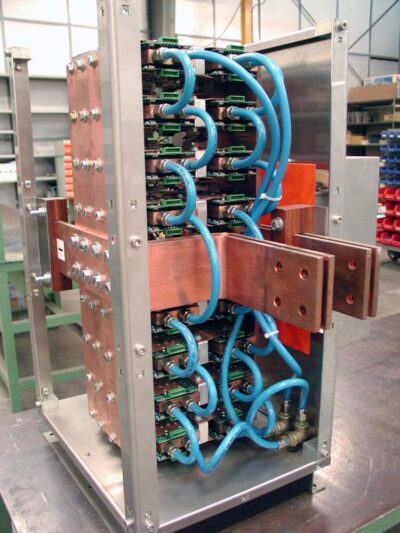

Inverseur de polarité (statique, 5000A) refroidi par eau

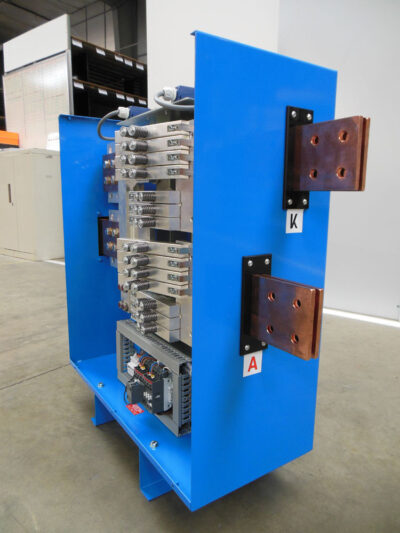

Inverseur de polarité (mécanique, 4000A)

IHM - Automatisme - Communication

Interfaces Homme/Machine disponibles

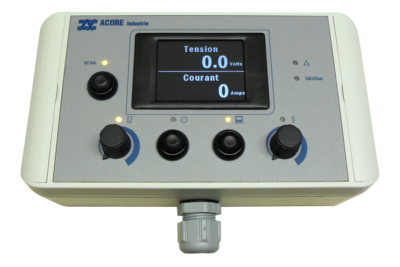

Pupitre analogique

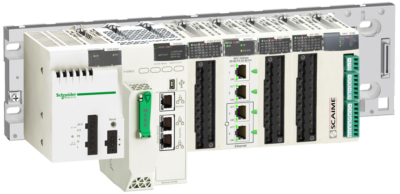

Pilotage analogique par automate de chaine (0-10V / 0-20mA / 4-20mA)

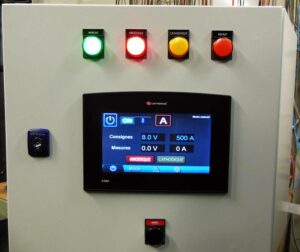

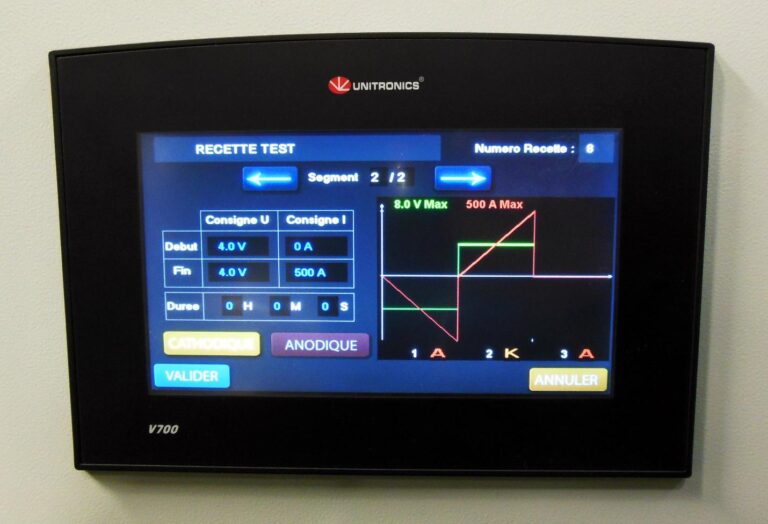

Automate Embarqué + Ecran Tactile

3.5 à 12 pouces

Fonctionnalités disponibles

Fonctionnement manuel

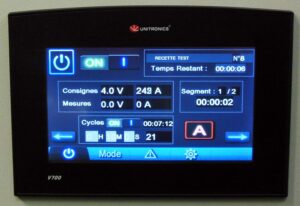

Fonctionnement mode « Recettes » (exécution de traitements pré-enregistrés, succession de rampes et paliers en tension et/ou courant)
Affichage en temps réel des données de votre choix (consignes, mesures, durée, température, etc)
I/O modulables

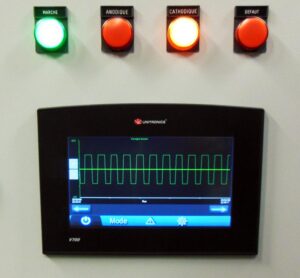

Traçage de courbes en temps réel
Acquisition de courbes sur PC, traçabilité de la production
Acquisition de courbes sur carte SD
Gestion de plusieurs redresseurs
Rampes (montées progressives) en tension et/ou courant
Retours défauts divers
Gestion de plusieurs profils d’utilisateurs

Mises en réseau disponibles

0-10V / 0-20mA / 4-20mA
Modbus Ethernet
Modbus RTU (RS485)
Profibus
Profinet

Compteur Ampère.heure

Echelle d’affichage configurable par l’utilisateur : x0.001, x0.01, x0.1, x1, x10, x100.
Entrée shunt configurable par l’utilisateur : 50mV, 60mV, 75mV, 100mV, 250mV, 300mV, 500mV
COMPTEUR TOTALISATEUR résolution maximale 100 000 000 points
COMPTEUR JOURNALIER résolution maximale 10 000 000 points
Remise à zéro par le clavier ou par une entrée logique sur le bornier arrière
AMPÈREMÈTRE (autocalibrage)
Calibre courant configurable par l’utilisateur.
Choix des unités configurables par l’utilisateur.

Modèles :

CJ : Compteur totaliseur Journalier
CJ.P : Compteur totaliseur Journalier + 1 Présélection
- CJ.Pr Présélection
- CJ.Pp Présélection Pompe
- CJ.Ph Minuterie
- CJ.Au Impulsion Automate
CJ.2P : Compteur totaliseur Journalier + 2 Présélections
